在現代電子設備朝著“輕薄短小”與“高密度集成”飛速演進的時代背景下，傳統焊接工藝已日益乏力。尤其是在芯片封裝、微型傳感器等精密制造領域，對焊點精度、可靠性和熱控制的要求達到了前所未有的高度。正是在這一行業瓶頸中，藍光激光錫球焊接技術應運而生，以其革命性的優勢，成為推動高端電子制造升級的核心動力。

技術原理：光與精度的融合

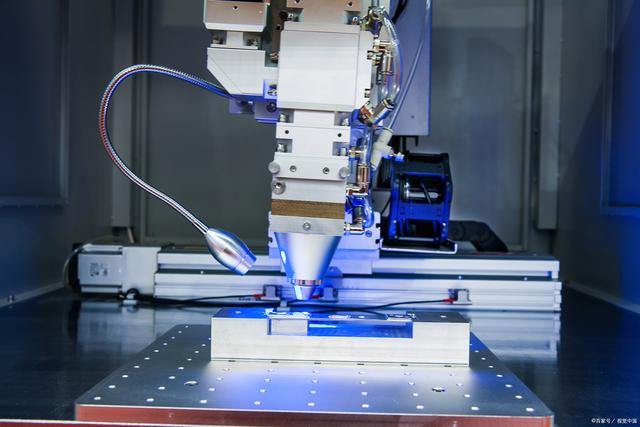

藍光激光錫球焊接是一種先進的非接觸式焊接工藝。其核心在于采用波長約450納米的藍光激光器作為能量源。與傳統紅外激光相比，藍光對于銅、金等電子行業常用金屬具有極高的吸收率，這一特性帶來了根本性的改變。

工藝過程在密閉的氮?dú)猸h(huán)境中進行，可分為三步：首先，將單一錫球送入特制噴嘴；隨后，藍光激光瞬間熔化錫球，在氮?dú)鈮毫ψ饔孟聦⑵渚珳?zhǔn)噴射至目標焊盤；最后，利用錫球自身熱量與持續的激光能量，完成與焊盤的冶金結合。整個過程無需助焊劑，避免了化學殘留，實現了真正的清潔焊接。

核心優勢：效率、精度與可靠性的三重飛躍

藍光激光的引入，為錫球焊接帶來了質的提升，其優勢主要體現在以下幾個方面：

1. 效能倍增，節能顯著：研究證實，藍光激光焊接的效率可比紅外激光有大幅提升。在達到相同焊接效果時，其所需能量顯著降低，有效節約了能耗與運營成本。

2. 熱影響極小，保護精密元件：由于能量吸收效率高，焊接所需熱輸入更少，作用時間更短。這導致熱影響區被控制在極小范圍，有效避免了高溫對周邊熱敏感元器件和柔性基材的損傷，特別適合攝像頭模組、FPC（柔性電路板）等產品的焊接。

3. 精度達到微米級：該技術配合高分辨率視覺定位系統，可以實現極高的焊接精度，滿足了半導體級封裝的需求。

4. 質量一致且環保：?jiǎn)吻颡?dú)立供給的方式確保了每個焊點用料的均勻性，使焊點成型飽滿一致。全程無助焊劑的“干法”工藝，杜絕了污染物排放和后續清洗環節，符合綠色制造趨勢。

應用與前景：賦能高端制造產業鏈

憑借上述優勢，藍光激光錫球焊接技術正迅速滲透到對精度和可靠性要求極高的領域。

• 半導體封裝：在晶圓級芯片封裝中制作微凸點，是替代傳統電鍍法和錫膏印刷法的理想解決方案。

• 高端消費電子：廣泛應用于手機攝像頭模組、聲學器件、微型連接器等部件的焊接，是支撐消費電子產品微型化的關鍵工藝。

• 醫療與汽車電子：在醫療設備中，其低熱損傷和高可靠性的特點至關重要。同時，它也能滿足新能源汽車電池管理系統、IGBT模塊等對焊點強度與可靠性的嚴苛車規級要求。

展望未來，隨著5G、人工智能、物聯網和新能源汽車產業的蓬勃發展，電子元器件的集成度必將再上新臺階。藍光激光錫球焊接技術作為一種高精度、高效率、低損傷的先進制造手段，其市場需求將持續擴大。它不僅解決了當前精密焊接的痛點，更將為下一代電子產品的創新設計與可靠制造，提供堅實而核心的工藝基礎。
